Σύστημα Ισοπέδωσης MOBA Laser-Matic

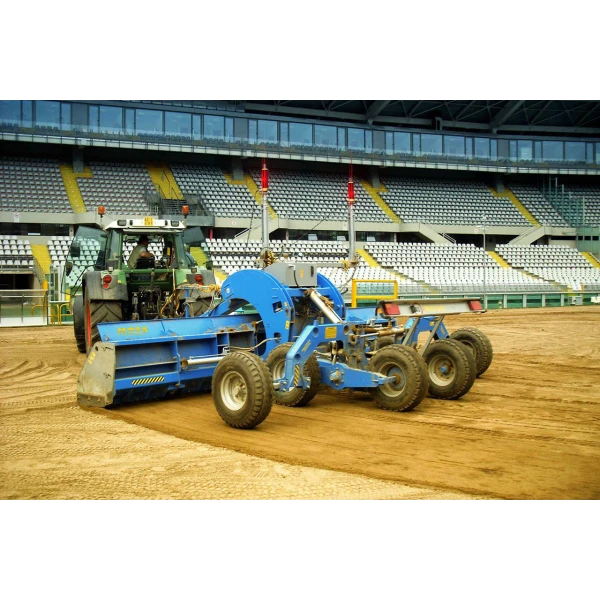

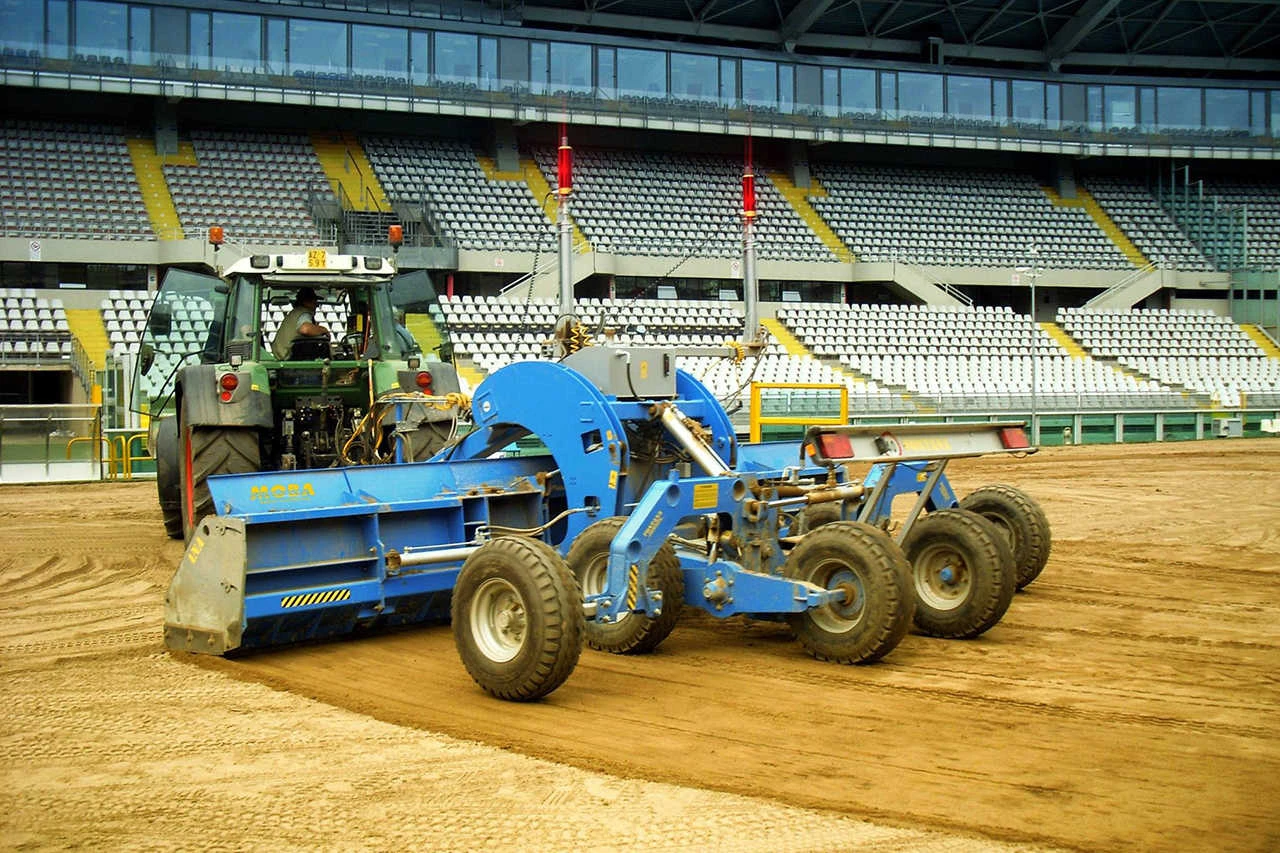

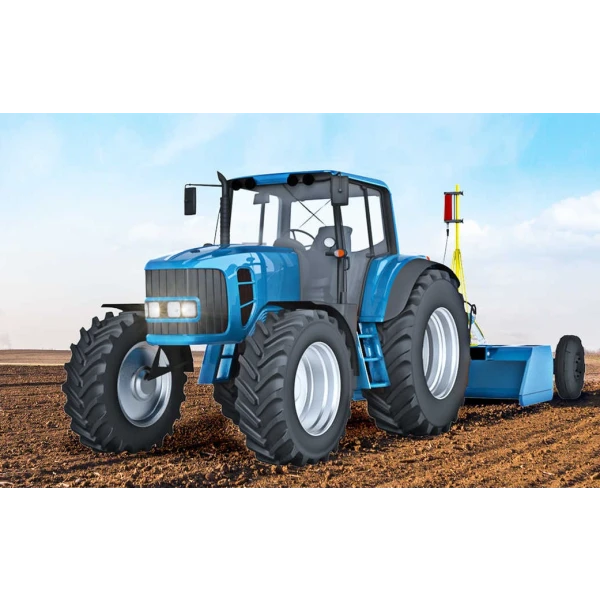

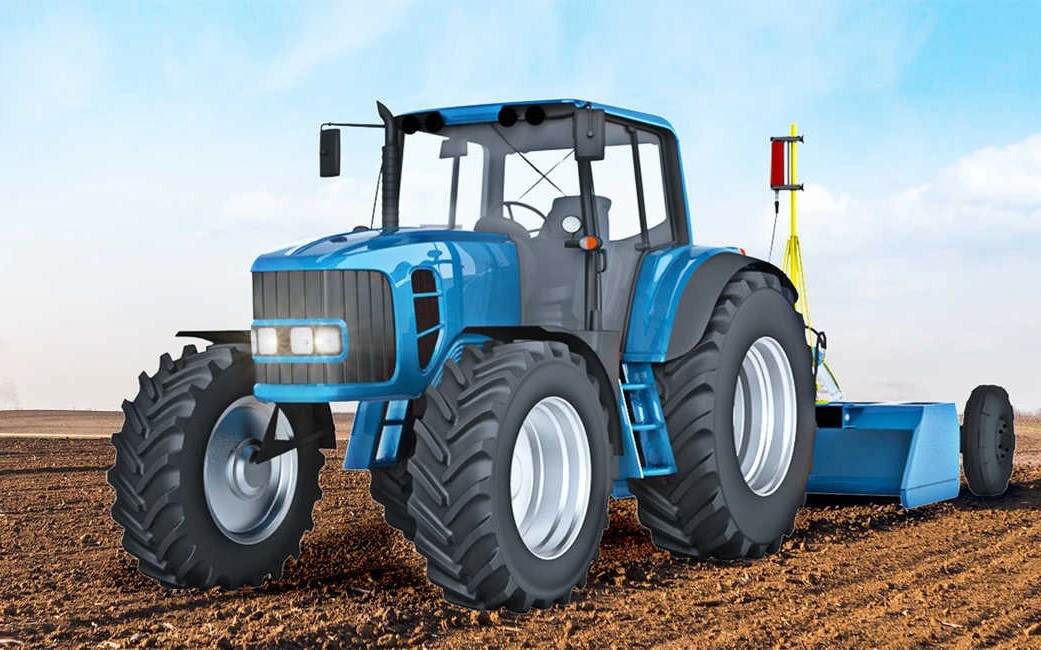

Το Σύστημα Ισοπέδωσης MOBA Laser-matic είναι ένα σύστημα καθοδήγησης για την ακριβή λειτουργία (αυτόματη ή χειροκίνητη) των μηχανημάτων. Ο αισθητήρας (δέκτης) laser MOBA LS-3000 εγκατεστημένος επάνω στον Ιστό MOBA ETM-900 δέχεται το υψόμετρο αναφοράς από τον πομπό laser και ο Ψηφιακός Υπολογιστής στέλνει στο υδραυλικό σύστημα του μηχανήματος την ακριβή μέτρηση σε πραγματικό χρόνο.



Συνεργάζεται με όλους τους τύπους υδραυλικών συστημάτων και μπορεί να τοποθετηθεί σε όλους τους τύπους μηχανημάτων.

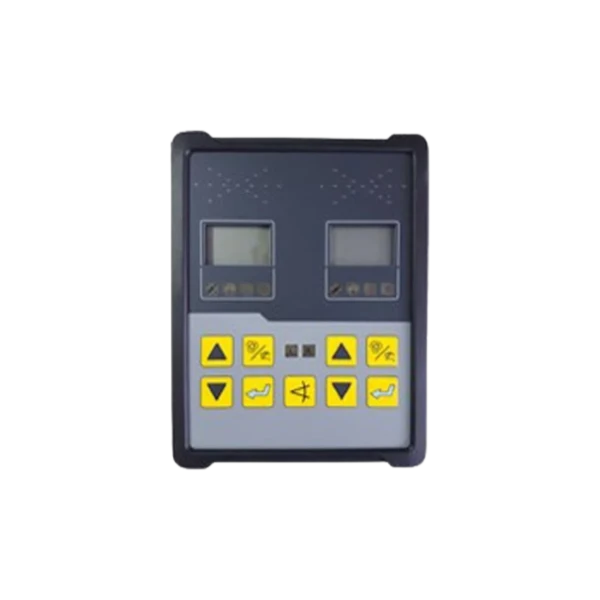

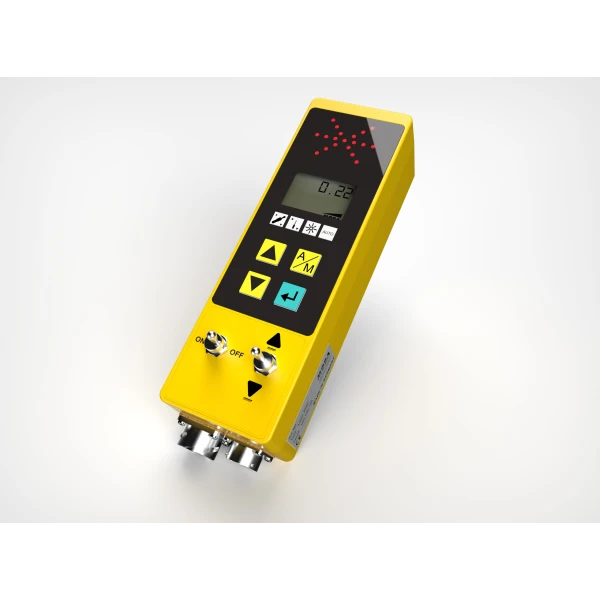

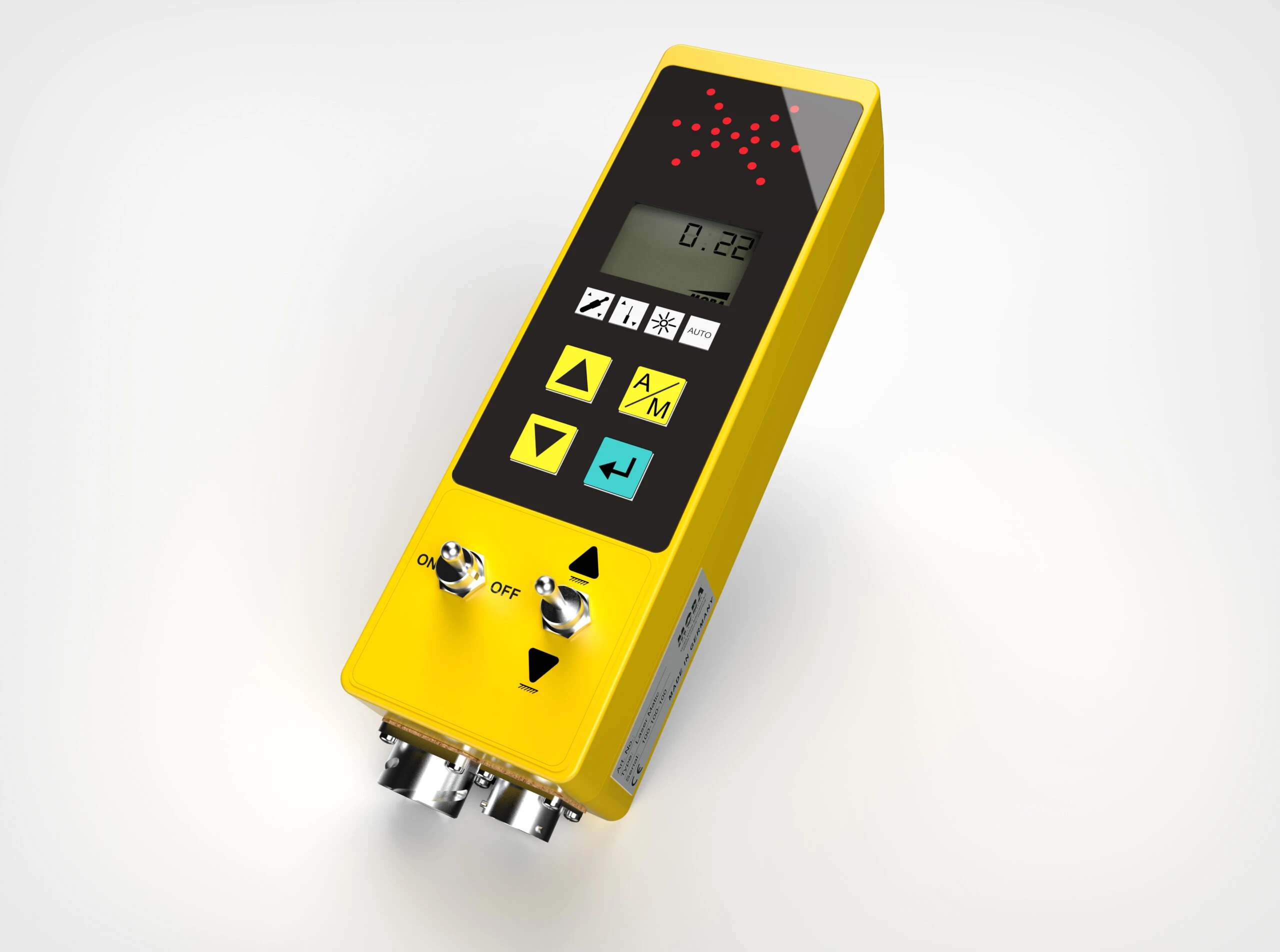

Ο Ψηφιακός Υπολογιστής είναι συμβατός με όλα τα συστήματα επιπεδότητας.

Αποτελείται από:

• Ψηφιακή οθόνη
• Ενδείξεις LED
• 4 ενδείξεις ελέγχου
• 4 πλήκτρα λειτουργίας

Ανίχνευση laser και ρυθμίσεις

Εναλλακτικές υδραυλικές ρυθμίσεις

Άμεση ένδειξη της απώλειας της δέσμης laser

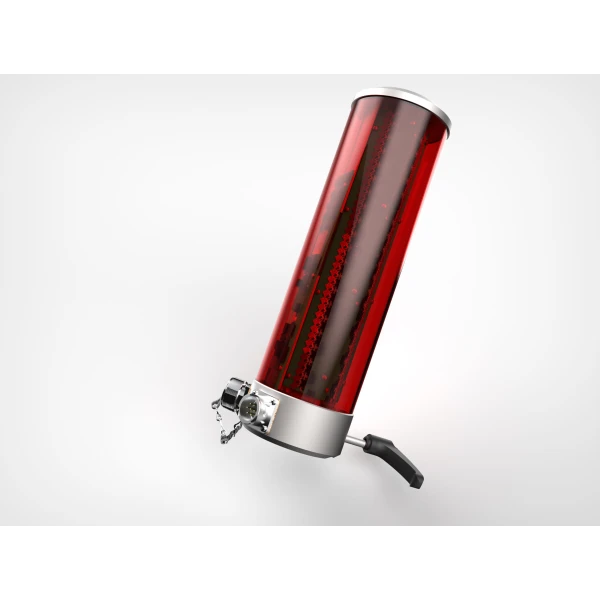

Ο αναλογικός αισθητήρας LS-3000 (δέκτης) είναι ένας αισθητήρας ύψους που μπορεί να συνεργασθεί με όλους του χωροβάτες laser (πομπούς).

• Μήκος λήψης σήματος laser = 240 mm
• Εύρος λήψης σήματος = 360ο
• Αναλογική λήψη και έλεγχος
• Ελεύθερη επιλογή σημείου ΄΄μηδέν΄΄ σε όλο το μήκος λήψης του σήματος

Ο ηλεκτρικός Ιστός ETM 900 χρησιμοποιείται για την τοποθέτηση του αισθητήρα laser (δέκτη). Το ύψος της ράβδου επιλέγεται ηλεκτρονικά. Το μέγιστο μήκος της είναι 900mm. Η εγκατάσταση γίνεται με αντικραδασμική βάση.



Τα μέρη του Συστήματος:

1. Ψηφιακός Ελεγκτής
2. Καλώδιο σύνδεσης με μηχάνημα
3. Καλώδιο σύνδεσης αισθητήρα laser-ψηφιακού υπολογιστή
4. Αντικραδασμική βάση
5. Σταθερός Ιστός
6. Αισθητήρας (δέκτης) laser LS-3000
